Puntos culminantes del producto
1. La tecnología de refrigeración por líquido se adopta para realizar la miniaturización y la suavidad del cable de refrigeración por líquido, que puede llevar una corriente de 600A, y de la temperatura del terminal de carga del arma es más baja del ℃ 55; el líquido de enfriamiento es un líquido sintético orgánico, que no congelará en menos el ℃ 45; el enfriamiento del módulo de fuente tiene la supervisión y dispositivos alarmantes para la presión, el flujo y la temperatura de trabajo del líquido refrigerador.
2. Puede cubrir las necesidades de alta potencia y la carga rápida de vehículos eléctricos, realiza la carga completa del vehículo en el plazo de 10 minutos, y solucionar el punto del dolor del cliente del tiempo de carga largo.
3. Cumpla los requisitos de carga de todos los modelos y diversos poderes, y haga juego dinámicamente el poder de carga requerido para el vehículo eléctrico conectado con cualquier terminal;
4. Adopte el módulo de carga inteligente, que tiene las ventajas del poder más elevado, de la eficacia alta, de armónicos bajos, y de la alta inteligencia, especialmente conveniente para la carga de alta potencia de vehículos eléctricos en el transporte público;
5. Según la demanda de carga publicada por el vehículo de carga BMS, el poder de carga se asigna dinámicamente, de tal modo mejorando el índice de utilización de equipo de carga y realizar a la gestión altamente integrada: conversión de poder integrada, distribución de poder dinámica, supervisión del estación-nivel, gestión de carga ordenada, nueva producción de energía de la energía y acceso de sistema del almacenamiento de energía, control de enfriamiento, cableado integrado;
6. Eficacia fuerte de la capacidad de conversión a escala (los módulos de carga correspondientes se pueden ampliar para cubrir necesidades de carga), ahorro de energía y alta (la eficacia alcanza sobre el 96%).
7. Un gabinete principal se puede conectar con los terminales de carga múltiples (sub-gabinete) para cubrir diversas necesidades operativas.
8. 4G módulo estándar, operación de carga: tarjeta del golpe fuerte/código de exploración;
9. Forma de pago: Tarjeta del RFID.
| Artículos |
Nombre del funcionamiento |
Observaciones |
| Modelo |

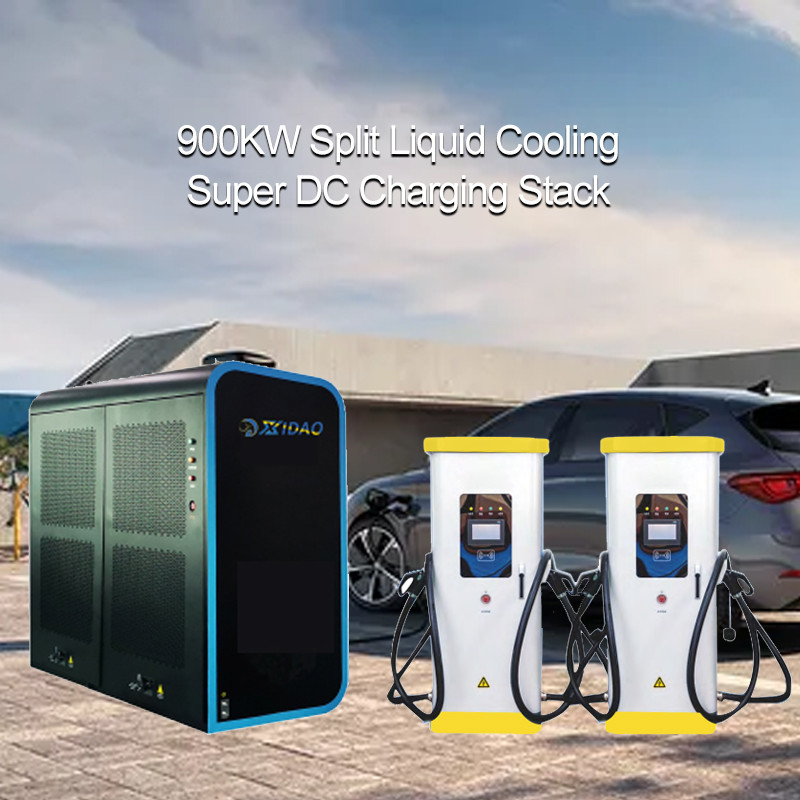

Parta la pila de carga enfriada por líquido 480kw/600KW/720KW/900KW/1200KW/1600KW de DC |
|
| Dimensión del gabinete principal |
2183*1163*1056.4m m |
H*W*D |
| Dimensión del gabinete partido |
1815*772*508m m |
H*W*D |
| La CA entró voltaje |
el 380V±15% |
Sistema de cinco cables trifásico |
| La CA entró frecuencia |
45Hz~66Hz |
|
| Poder clasificado |
Pe≤450kW |
|
| Voltaje de salida |
200-1000vdc (potencia constante 300-1000vdc) |
|
| Corriente de salida |
0~600A |
|
| Factor de poder |
≥0.99 |
50%PO sobre la condición de la entrada |
| Eficacia |
el ≥96% |
Eficacia máxima |
| Método de medida |
Medición del amperímetro de DC |
Grado de la precisión: 0,5 |
| Cámara de enfriamiento |
Enfriamiento de aire forzado + de refrigeración por líquido |
|
| Grado de la protección |
IP54 |
|
| Altitud |
≤2000m |
Comenzará a reducir la capacidad normal del trabajo en caso de 50℃ arriba y parará el trabajar en caso de 70℃ |
| Temperatura de trabajo |
-20℃~50℃ |
Ninguna condensación |
| Humedad relativa |
el 5%~95% |
|
| Interfaz de comunicaciones |
4G, RS485, PUEDE, Ethernet (opcional) |
|
| Método de la instalación |
Piso fijado |
|
| Comenzar método |
Comience a birlar la tarjeta y el código de exploración |
|
| Artículos |
Funcionamiento del arma de refrigeración por líquido |
Indicador del parámetro |
| Funcionamiento eléctrico |
Voltaje clasificado |
1000V |
| Resistencia de aislamiento actual máxima de salida |
600A |
| |
500MΩ (500VDC) |
| Interfaz de carga |
Interfaz de carga de GB/T20234.3-2015 DC |
| Arma de carga |
arma de refrigeración por líquido 600A con la longitud del alambre de los 5m |
| Funcionamiento mecánico |
Vida mecánica |
10.000 veces |
| Fijación de la fuerza |
200N |
| Funcionamiento del ambiente |
Temperatura ambiental del uso |
-35~50℃ |
| Temperatura de trabajo |
-35~90℃ |
| Grado de la protección |
Enchufe y cubierta antipolvo: IP54; combinación de enchufe y de zócalo: IP55 |
| Cable de refrigeración por líquido |
Longitud de cable máxima |
los 5m |
| Diámetro externo del cable |
28m m |
| Espec. de la línea eléctrica |
² de 35m m |
| Lazo de enfriamiento |
Líquido de enfriamiento |
aceite del transformador 45# (no helada debajo de -45℃) |
| Diámetro externo/interno del tubo de entrada líquido |
Φ8/φ6 |
| Características del lazo |
Hay entrada líquida fijada de DC+ y mercado líquido de la C.C., formando el lazo de enfriamiento |
| Fuente de refrigeración por líquido |
| Voltaje clasificado |
220VAC |
| Poder clasificado |
550W |
| Presión de funcionamiento |
10bar |
| Flujo |
8L/min |
| Poder del ventilador |
90W |
| Ruido |
DB ≤60 |
| Función |
Supervisión líquida de enfriamiento de la presión de trabajo, supervisión líquida de enfriamiento del flujo, control de la temperatura líquido de enfriamiento; alarma de la baja temperatura, alarma de sobrecalentamiento, alarma del atajo, alarma de sobrecalentamiento líquida de enfriamiento |
| Tamaño |
550MM*200MM*600M M |
| Interfaz de comunicaciones |
RS485 |
| Comunicación |
Fondo de la operación |
OCCP |
| Método de la comunicación |
PODER communication/PLC (modificada para requisitos particulares) |
| Interfaz de comunicaciones |
Ethernet, GPRS, 4G |
| Protocolo de comunicación |
ISO15118/OCCP1.6 (estándar americano)
IEC 62196-3 (estándar europeo)
|
| Protocolo de carga |
DIN70121 |
| Estándar de carga del arma |
CCS Stype1 (estándar americano)
CCS Stype2 (estándar europeo)
|
| Modo de carga |
Modo de carga 4 del IEC 61851 |
Perfil de compañía
La tecnología Co., Ltd. de Chengdu Xiangdao es una compañía que se especializa en la solución total del desarrollo, ventas del diseño y la operación de la nueva energía, incluyendo pilas de carga del vehículo eléctrico, estaciones de carga rápidas, sistemas solares de la producción de energía fotovoltaica, productos solares del uso, etc….
Estamos confiados a proporcionar las soluciones totales para el uso de las nuevas tecnologías de energía.
Tenemos 5 líneas de productos importantes.
1. Pila de carga de DC: Pila de carga de 30KW~360KW DC
2. Pila de carga de la CA: Pila de carga de la CA 7KW/11KW/22KW/42KW
3. Arma portátil del cargador: Armas de carga portátiles 3.5KW/7KW.
4. Componentes de la generación de energía solar: photovoltaicpanels, reguladores, inversores, baterías de almacenamiento de energía una serie completa de componentes de la producción de energía.
5. Applicationproducts de energía solar: el panel solar, luces reding solares, tiendas solares, luces de calle solares, solares. sistemas de vigilancia, etc….
En el futuro, continuaremos centrándose en el uso de la nueva tecnología de energía, actuar con la integridad y el trabajo difícilmente para crear un mundo verde.
FAQ
Q: ¿Cuánto tiempo es su plazo de expedición?
Para los postes de carga, es generalmente 3-10 días. Si no hay acción, el plazo de ejecución de producción se determina según la cantidad de la orden. DC de alta potencia carboniza los postes ging necesita generalmente ser modificado para requisitos particulares según los parámetros técnicos del cliente.
Q: ¿Cuánto tiempo toma para modificar el prototipo para requisitos particulares?
Para las pilas de carga, el tiempo del prototipo es generalmente 7 días.
Para el poste de carga de DC, el tiempo del prototipo es generalmente 15 días.
Para la estación de carga rápida del poder más elevado, los parámetros técnicos necesitan ser
se determinan antes de la producción, y del tiempo del prototipo generalmente 30 días.
Q: ¿Cómo garantizar el servicio?
Nuestros productos se dividen en dos categorías: hogar y anuncio publicitario.
Para los cargadores caseros, proporcionamos servicio estandardizado: garantía de 1 año + dirección remota de la instalación y del uso + tutorial video de la instalación
Para los cargadores comerciales, no sólo proporcionamos los servicios estandardizados para las pilas de carga, pero también proporcionar el software del pago que atraca los servicios para la ópera
compañías del tintín.
Q: ¿Cómo usted garantiza la calidad de sus productos?
Los productos de carga del poste que vendemos han pasado la certificación del GB en China y la certificación del CE en la UE. Para algunos otros países, las certificaciones relevantes son
en curso.
Q: ¿Cómo usted garantiza la calidad de sus productos?
Los productos de carga del poste que vendemos han pasado la certificación del GB en China y la certificación del CE en la UE. Para algunos otros países, las certificaciones relevantes son
en curso.
NOTA:
1 - el OEM apoyó.
2- Cualquier requisito nos entra en contacto con por favor para hablar de los detalles.
3- Le contestaremos para su investigación en 24 horas.
4- Si usted tiene cualesquiera preguntas sobre el cargador, éntrenos en contacto con por favor.
5- El antedichos para la referencia solamente, precio final decidir por el kilovatio del cargador, nos entran en contacto con por favor para conseguir la cita correcta.
